Aquatherm PP-R borudan PPRC kollektör imalatı, semer kaynak

Kendi atölyemizde imalat

Bu sayfa projeye özel imalat içindir.

Seri üretim, kalıptan çıkan 16×2 PEX çıkışlı yerden ısıtma kollektörü satmıyoruz. Ürettiğimiz şey: aquatherm PP-R borudan, çizime göre kesilen, semer kaynakla branşman açılan, Ø32–Ø250 gövdeli sayaç, kazan dairesi, fan-coil, hidrofor ve endüstriyel kollektörler. Standart 8 ağızlı yerden ısıtma kollektörü arıyorsanız doğru adres değiliz; büyük zon dağıtımı için özel kollektör istiyorsanız devam edin.

Neden PPRC kollektör?

Metal kollektöre karşı PP-R

Paslanmaz, galvaniz ve pirinç kollektörle aynı işi görür; korozyona uğramaz, yalıtım istemez, daha hafif ve daha ekonomiktir.

Kollektör malzemesi karşılaştırması
Kriter	Paslanmaz çelik	Galvaniz çelik	Pirinç	PP-R (Aquatherm)
Korozyon	Klorürlü suda çukurcuk korozyonu riski	Kaplama aşınınca paslanır, suya pas karışır	Çinko kaybı (dezinsifikasyon) riski	Korozyon yok; suyla kimyasal reaksiyona girmez
Servis ömrü	Uzun, su kalitesine bağlı	Sınırlı; pas ve kireç birikimi	Orta; bağlantı contalarına bağlı	Ekstrapole 50+ yıl (DIN 8077 basınç-sıcaklık eğrileri)
Ağırlık	Ağır	Ağır	Ağır (küçük çaplarla sınırlı)	Yoğunluk 0,9 g/cm³; çeliğin yaklaşık 1/8'i
Montaj süresi	Kaynak/flanş, ağır kaldırma	Dişli bağlantı, sızdırmazlık macunu	Dişli bağlantı, çok sayıda conta	Hafif; borulara soket/semer kaynakla doğrudan bağlanır
Maliyet	Yüksek	Orta	Orta-yüksek	Sektörde paslanmaz/pirince göre %50–70 avantaj bildirilir; proje bazında değişir
Yalıtım	Ayrı yalıtım şart (terleme, ısı kaybı)	Ayrı yalıtım şart	Ayrı yalıtım şart	Isı iletimi 0,15 W/mK; kendiliğinden düşük ısı kaybı, terleme az
Su hijyeni	İyi	Zayıf; pas, tat ve koku	Kurşun içeriği sınırlanmalı	İçme suyu onaylı (DVGW, KTW); tat ve koku vermez

Maliyet oranları sektör kaynaklarında bildirilen aralıktır; kesin fark çap, uç tipi ve vana seçimine göre teklifte görünür. Ayrıntı: PPRC kollektör fiyatları.

Teknik özellikler

Ölçü aralığı ve basınç sınıfı

Gövde ve branşman aquatherm green / blue aralığında. Uç tipi ve vana proje ihtiyacına göre.

İmalat aralığı

PPRC kollektör imalat aralığı
Özellik	Değer
Ana gövde çapı	Ø32 – Ø250 mm (Aquatherm boru aralığı; daha büyük çaplar proje bazında)
Branşman (çıkış) çapı	Ø20 – Ø110 mm
Çıkış sayısı	2 – 20+ (tek sıra veya çift sıra, karşılıklı ya da şaşırtmalı)
Uç tipleri	Kapalı kep, dişli (iç/dış diş, pirinç insertli), flanşlı (gevşek flanş + adaptör), kaynak manşonu
Vana seçenekleri	Vanasız, küresel vanalı (PP-R veya pirinç), kelebek vanalı (flanşlı büyük çaplar)
Malzeme	Aquatherm fusiolen PP-R / PP-RCT; ana gövdede cam elyaf takviyeli (MF) boru tercih edilir
Branşman tekniği	Semer kaynak (weld-in saddle): aquatherm semer aileleri ana boru Ø40–630 mm, branşman Ø20–160 mm; dişli semer 1/2"–1" (katalog s. 105–108)
Test	Atölyede sızdırmazlık / basınç testi; değerler proje şartnamesine göre
Standartlar	DIN 8077 / DIN 8078, DIN EN ISO 15874, ek parça DIN 16962 (Aquatherm ürünü)
Kaynak parametreleri	DVS 2207-11; ısıtıcı 260 °C, +5 °C altında aquatherm AQE süreleri

İzin verilen işletme basıncı (50 yıl)

Aquatherm boru basınç-sıcaklık değerleri
SDR / seri	20 °C	60 °C	70 °C	Kullanım
SDR 11 S (PP-R)	12,9 bar	—	—	Yalnız soğuk su (20–30 °C)
SDR 7,4 S (PP-R)	20,4 bar	10,1 bar	6,7 bar	Sıcak-soğuk su, küçük çap
SDR 7,4 MF (PP-R cam elyaflı)	24,5 bar	12,1 bar	8,1 bar	Ø20–32, düşük uzama
SDR 9 MF RP (PP-RCT cam elyaflı)	23,1 bar	12,2 bar	10,2 bar	Ana hat ve kollektör gövdesi, Ø32–315

Değerler aquatherm green içme suyu işletme basıncı tablosundan, düz boru için 50 yıl ömür esasıyla alınmıştır. Alın kaynaklı segment birleşimlerde 0,75 katsayısı uygulanır; kollektör gövdesindeki branşman birleşimleri için nihai basınç-sıcaklık sınıfı proje bazında doğrulanır. Kaynak: aquatherm GmbH (Ürün Kataloğu 2026, aquatherm.de). Görsel ve veriler marka izniyle kullanılmaktadır. Boru serileri: Aquatherm yeşil boru, Aquatherm mavi boru.

Tüm değerler proje bazında doğrulanır. Şartnameniz varsa teklifle birlikte gönderin; basınç sınıfı ve SDR seçimini ona göre yapalım.

Kollektör tipleri

Beş tip, tek imalat mantığı

Hepsi aynı aquatherm borudan, aynı semer kaynak tekniğiyle. Fark gövde çapı, çıkış düzeni ve uç tipinde.

Su sayaç kollektörü

Çok katlı binada daire dağıtımı. Daire sayısına göre tek veya çift sıra çıkış, her çıkışta sayaç bağlantısı için dişli uç ve vana.

Sayaç kollektörü detayı

Kazan dairesi gidiş-dönüş kollektörü

Kazan, boyler ve zon hatlarının toplandığı büyük çaplı gidiş ve dönüş gövdeleri. Flanşlı uç, kelebek vana, boşaltma ve hava alma ağızları.

Uç tipi ve vana seçimi

Isıtma-soğutma / fan-coil kollektörü

Klima santrali ve fan-coil hatlarında gidiş-dönüş dağıtımı. Düşük ısı iletimi sayesinde terleme ve ısı kaybı az; aquatherm blue ile uyumlu.

Aquatherm mavi boru

Pompa grubu / hidrofor kollektörü

Hidrofor ve sirkülasyon pompa gruplarının emme ve basma tarafında toplayıcı. Titreşim ve basınç dalgalanmasına uygun gövde çapı ve uç seçimi.

Fiyatı belirleyen faktörler

Endüstriyel / arıtma kollektörü

Arıtma, UF membran, proses ve deniz suyu hatları. Aquatherm kimyasal uyumluluk listesine göre malzeme doğrulaması yapılır.

Proje bilgisi gönder

Listede yok mu?

Deniz suyu, basınçlı hava, kimyasal proses: aquatherm uyumluluk listesine bakıp cevap veriyoruz.

WhatsApp'tan yaz

İmalat süreci

Çizimden sevkiyata beş adım

Aquatherm'in semer kaynak (weld-in saddle) tekniğiyle: T-parça yerine tek kaynak, homojen gövde, sonradan çıkış ekleme imkânı.

01
Çizim ve ölçü alma
Proje çizimi, el krokisi veya fotoğraf yeterli. Gövde çapı, çıkış sayısı, ağızlar arası mesafe ve uç tiplerini birlikte netleştiriyoruz.
02
Teknik çizim onayı
Ölçülü imalat çizimini gönderiyoruz; toplam boy, çıkış konumları ve bağlantı ölçüleri onaylandıktan sonra imalata geçiyoruz.
03
Semer kaynakla branşman
aquatherm boru üzerine semer kaynak tekniğiyle çıkışlar açılır ve füzyonla kaynaklanır. Boru ve parça homojen tek gövde olur; conta veya diş yolu yoktur.
04
Basınç ve sızdırmazlık testi
Her kollektör atölyede test edilir. Test basıncı ve süresi proje şartnamesine göre belirlenir; test kaydı istenirse teslimatla verilir.
05
Etiketleme ve sevk
Çıkışlar proje numarasına göre etiketlenir, uçlar koruma kapaklı sevk edilir. Ankara içi teslim ve şehir dışına nakliye organizasyonu.

Semer kaynak (weld-in saddle) ile branşman alma

Kaynak: aquatherm GmbH (Ürün Kataloğu 2026, aquatherm.de). Görsel ve veriler marka izniyle kullanılmaktadır.

Semer kaynak nasıl çalışır

01Ana boruya, branşman çapına uygun aquatherm matkap ucu veya delik testeresiyle delik açılır (Ø50 ve Ø63 uçlar yalnız sabit matkap tezgahında kullanılır).
02OT veya UV katmanlı borularda delik çevresi semer soyma aletiyle soyulur (Ø50–125 ve 160–250 mm için ayrı alet serileri).
03Ana çap x branşman çapı kombinasyonuna özel semer kaynak kalıbı ısıtıcıya takılır; delik kenarı ve semerin kaynak yüzeyi birlikte ısıtılır.
04Semer deliğe bastırılır: dış kaynak yüzeyi boru dışına, iç soket ise boru iç cidarına kaynar (katalog ifadesi: 'weld-on surface and additional weld-in socket for the fusion with the inner pipe wall').
05Branşman borusu semerin soketine soket kaynakla bağlanır (dişli semerde doğrudan dişli bağlantı).

Kollektör imalatında ana gövde borusuna birden çok semer bu yöntemle kaynatılır; her semer için ana çap x branşman çapına uygun kalıp gerekir (katalog s. 178–179'da 40x20/25'ten 630x125'e kadar kalıp listesi).

Mevcut, basınçlı hatta branşman almak için vanalı kaynaklı semer + sıcak delme aleti (Art. 9800050890) kullanılır; ana boru Ø75–630 mm; blue OT hariç.

Aquatherm semer aileleri ve çap aralıkları

Semer aileleri
Semer tipi	Ana boru	Branşman	Katalog s.
Semer, soket kaynaklı	Ø40, 50, 63, 75, 90, 110, 125, 160, 200, 200–250, 250, 315, 315–355 mm (blue bölümünde ayrıca 355, 400–630 mm)	Ø20, 25, 32, 40, 50, 63, 75, 90, 110, 125 mm (ana çapa bağlı)	105–106 (green), 59–61 (blue)
Semer, alın kaynaklı	Ø315, 355 mm	Ø160 mm	106
Dişli semer, iç dişli (anahtar ağızlı)	Ø40–250 mm	1/2" ve 3/4" (Ø25 soket), 1" (Ø32 soket)	107
Dişli semer, dış dişli (anahtar ağızlı)	Ø40–160 mm	1/2" ve 3/4"	107
Dişli semer, iç dişli, paslanmaz insert	Ø40–250 mm	1/2", 3/4", 1"	108
Basınç altında branşman semeri, küresel vanalı	Ø75, 90, 110, 125, 160, 200, 250, 315–355, 400–630 mm	Ø40 ve Ø63 mm	108

Semer kaynak aletleri

Semer kaynak alet listesi
Alet	Aralık	Artikel
Semer kaynak kalıpları	40x20/25 … 630x125 (ana x branşman) · Tam liste katalog s. 178–179	9800050614–9800050746
Matkap uçları (semer için)	Ø20/25 (ana 40–160 ve 63–250), 32, 40, 50, 63 · *yalnız sabit matkap tezgahında	9800050940–9800050948
Delik testeresi ve merkez matkabı	Ø75, 90, 110, 125, 160 mm	9800050987–9800050991; 9800050973–9800050976
Semer soyma aletleri (OT/UV borular)	Semer Ø20/25, 32, 40, 50, 63	9800050921–9800050928 (Ø50–125); 9800050421–9800050428 (Ø160–250)
Duss matkap, matkap sehpası ve kaynak fikstürü	—	9800050978, 9800050977, 9800050979

Örnek semer ölçüleri

Semer ölçü örnekleri
Ana boru Ø	Branşman Ø	Kaynak derinliği z2	Ağırlık
63 mm	32 mm	18,0 mm	0,028 kg
110 mm	50 mm	23,5 mm	0,091 kg
125 mm	63 mm	27,5 mm	0,149 kg
160 mm	90 mm	33,0 mm	0,36 kg
200 mm	125 mm	40,0 mm	0,862 kg
315 mm	125 mm	40,0 mm	0,83 kg

Semerin branşman soketindeki kaynak derinliği (z2) soket kaynak tablosundaki değerlerle aynıdır; tam liste katalog s. 105–106.

Kaynak: aquatherm GmbH (Ürün Kataloğu 2026, aquatherm.de). Görsel ve veriler marka izniyle kullanılmaktadır. Semer kaynak ayrıntıları ve tüm birleştirme yöntemleri: ek parçalar sayfası.

Ölçü şeması

Teklif için hangi ölçüler gerekli?

Şemadaki dört ölçü ve uç tiplerini yazmanız yeterli; ölçülü imalat çizimini biz hazırlar, onayınıza sunarız.

DAna gövde dış çapı (Ø32–Ø250)
d1…dnHer branşmanın dış çapı (Ø20–Ø110); farklı çaplar aynı gövdede olabilir
aAğızlar arası mesafe (eksenden eksene); sayaç kollektöründe sayaç + vana boyuna göre
LToplam boy; uçlardaki flanş / kep dahil mi belirtilir
Uç tipleriGiriş ve çıkış uçları için: kapalı kep, dişli, flanşlı, kaynak manşonu; vanalı mı

Sipariş formu (PDF) — Dokümanlar Uç tipi rehberi

Atölye

İmalattan kareler

Galeri Kaskyapı atölye ve şantiye çekimleriyle güncellenecek; şimdilik üretici örnek görseli.

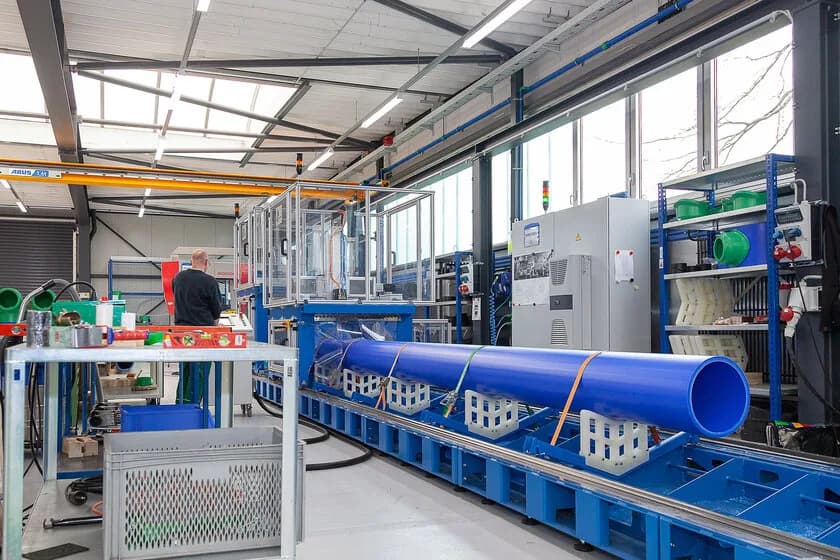

PP-R boru işleme atölyesi (örnek görsel, aquatherm GmbH)

Görseller: aquatherm GmbH.

Kullanım alanları

Nerede kullanılıyor?

Referans projeler

Çok katlı konut ve site

Daire sayaç kollektörleri, kolon hattı dağıtımı, hidrofor grupları.

Hastane ve otel

Sıcak su sirkülasyonu ve termal dezenfeksiyona uygun (70 °C+) dağıtım kollektörleri.

AVM ve ofis

Fan-coil ve klima santrali gidiş-dönüş kollektörleri, kazan dairesi toplayıcıları.

Sanayi ve arıtma

Proses suyu, arıtma ve UF hatları; kimyasal uyumluluk listesine göre seçim.

Veri merkezi ve soğutma

Soğutma suyu dağıtımında düşük ısı iletimi ve korozyonsuz gövde.

Uygulanan projelerin listesi ve kullanılan çaplar referanslar sayfasında. Teknik katalog, basınç tabloları ve sertifikalar dokümanlar bölümünde. Gövde ve branşman çapını doğrulamak için basınç kaybı hesaplayıcı, kolon hattı sabit noktaları için ısıl genleşme hesaplayıcı.

Teklif

Kollektör teklifi isteyin

Konfigürasyonu seçin, çizimi ekleyin. Kalem kalem teklif ve teslim tarihiyle en kısa sürede dönelim.

Konfigüratörde canlı şemayla seç

PPRC kollektör hakkında sık sorulanlar

PPRC kollektör kaç yıl dayanır?

Aquatherm PP-R boru, DIN 8077 basınç-sıcaklık eğrilerine göre 50 yıl işletme ömrü esasıyla sınıflandırılır. Kollektör de aynı borudan füzyon kaynakla üretildiği için gövde ömrü boruyla aynıdır; ömrü belirleyen asıl şey işletme sıcaklığı ve basıncının doğru SDR ile eşleşmesidir.

Hangi çaplarda kollektör üretiyorsunuz?

Ana gövde Ø32–Ø250 mm, branşman Ø20–Ø110 mm aralığında üretiyoruz. Daha büyük gövde çapları aquatherm boru temini ve alın kaynağı imkânına göre proje bazında değerlendirilir.

Teslim süresi ne kadar?

Teslim süresi çizim onayından sonra başlar ve teklifte net tarih olarak belirtilir. Çıkış sayısı yüksek, flanşlı ve vanalı kollektörlerde süre uzayabilir.

Paslanmaz kollektörden farkı nedir?

PP-R gövde korozyona uğramaz, klorürlü suda çukurcuk korozyonu riski taşımaz ve ayrı yalıtım gerektirmeden düşük ısı kaybı sağlar. Paslanmaz çelik çok yüksek sıcaklık ve mekanik darbe gerektiren yerlerde hâlâ tercih edilebilir; 70 °C'ye kadar tesisat suyu uygulamalarında PP-R hem daha hafif hem daha ekonomiktir.

Yerden ısıtmada kullanılır mı?

Evet, ancak ürettiğimiz kollektör seri üretim yerden ısıtma kollektörü (16×2 PEX çıkışlı kalıp ürün) değildir. Yerden ısıtma zon dağıtımı için büyük gövdeli, projeye özel çıkış aralıklı kollektör istiyorsanız üretiyoruz; standart 8 ağızlı ürün arıyorsanız doğru adres değiliz.

Vana takılı teslim ediyor musunuz?

Evet. Küresel vana (PP-R veya pirinç) ya da flanşlı büyük çaplarda kelebek vana takılı teslim ediyoruz. Vanasız, kapalı kepli teslim de mümkündür; hangisinin uygun olduğunu vanalı/vanasız rehberimizde anlattık.

Ankara dışına gönderim yapıyor musunuz?

Evet. Kollektörler ambar veya kargo ile Türkiye geneline sevk edilir; uçlar koruma kapaklı, gövde ambalajlı gönderilir. Nakliye bedeli teklifte ayrı kalem olarak görünür.

Basınç testi yapılıyor mu?

Her kollektör sevk öncesi atölyede sızdırmazlık ve basınç testinden geçer. Test basıncı ve süresi proje şartnamesine göre belirlenir; istenirse test kaydı teslimatla birlikte verilir.

Mevcut kollektöre sonradan çıkış eklenebilir mi?

Evet, bu semer kaynak tekniğinin ana avantajıdır. Gövdede yeterli boş mesafe varsa, montajlı kollektöre şantiyede delik açılıp yeni branşman kaynaklanabilir; metal kollektörde bu iş için sökme ve yeniden kaynak gerekir.

Çizim olmadan sipariş verebilir miyim?

Evet. Gövde çapı, çıkış sayısı, çıkış çapı ve ağızlar arası mesafeyi WhatsApp'tan yazmanız yeterli; el krokisi veya mevcut kollektörün fotoğrafı da işe yarar. Ölçülü imalat çizimini biz hazırlayıp onayınıza sunuyoruz.

Garanti ve kalite

İki taahhüt, ayrı ayrı

Aquatherm sistem garantisi

Aquatherm boru ve ek parçaları, belgeli basınç testi ve eğitimli montaj şartıyla üreticinin 10 yıllık sigortalı sistem garantisi kapsamındadır (hasar başına 20 milyon €'ya kadar). Bu garanti aquatherm ürünü içindir; kollektör imalatını kapsamaz.

Üreticinin yayımladığı kapsam: 10 yıl garanti, hasar olayı başına 20 milyon euro'ya kadar sigorta. Kaynakta bu garanti, aquatherm services kapsamındaki boru sistemi ve yüzeyden ısıtma/soğutma komple çözümleri ile fabrikada sızdırmazlık ve fonksiyon testinden geçen prefabrik elemanlar için belirtilir.

Genel ürün garanti şartları (koşullar, muafiyetler, başvuru süreci) taranan kaynak sayfalarda yer almıyor; kaynak: aquatherm.de'de ayrıca doğrulanmalı.

Kaskyapı imalat ve test taahhüdü

Kaskyapı olarak imal ettiğimiz her kollektörü atölyede sızdırmazlık ve basınç testinden geçiriyor, kaynak işçiliği ve ölçü uygunluğunu taahhüt ediyoruz. İmalat garanti süresi yazılı olarak teklifle birlikte verilir.

Standartlar ve onaylar

DIN 8077 / DIN 8078 (PP-R boru ölçü ve dayanım)
DIN EN ISO 15874
DIN 16962 (PP ek parça)
DVGW, SKZ, KTW onayları (aquatherm green)
Aquatherm ISO 9001 / 14001 / 50001

Sertifikalar ve kataloglar

Üreticinin konsepti

Aquatherm'in kendi prefabrikasyonu ile aynı mantık

aquatherm kollektörleri (manifold) ve özel parçaları müşteri şartnamesine göre kendi fabrikasında planlar ve üretir, montaja hazır olarak dünyanın her yerine sevk eder. Gerekli olan yalnızca planlama verileri, 3B çizimler ve/veya ölçülü eskizlerdir; ardından malzeme listesi ve çizim içeren bir teklif gönderilir.

01
İnceleme ve hazırlık
Proje verileri iletilir; mevcut belgeler birlikte incelenir. Gerekirse ön planlama desteği verilir.
02
Talep ve kontrol
Projeye ait bilgiler aquatherm kollektör talep formlarına (sıhhi tesisat, ısıtma, soğutma) işlenir; planlama ekibi makuliyet ve eksiksizlik kontrolü yapar.
03
Planlama ve koordinasyon
Tasarım birimi ayrıntılı CAD çizimi hazırlar; çizim kontrol ve üretim onayı için müşteriye gönderilir. İstenirse CAD verisi mevcut planlama yazılımına aktarım için paylaşılır.
04
Üretim
Boru sistemleri, kollektörler ve özel parçalar yaklaşık 1.600 m² üretim alanında 25 kişilik prefabrikasyon ekibi tarafından üretilir. Tamamlanan elemanlar fabrikadan çıkmadan sızdırmazlık ve fonksiyon testinden geçer.
05
Teslimat
Münferit gruplar kontrol edildikten sonra bitmiş sistemler toptancı kanalıyla şantiyeye teslim edilir.

Kaskyapı kollektörleri aynı adımlarla, Ankara atölyesinde üretilir: ölçülü çizim onayı, semer kaynakla branşman, sevk öncesi sızdırmazlık ve basınç testi. Attendorn'daki 1.600 m² prefabrikasyon atölyesinin garanti ve sigorta kapsamı aquatherm'in kendi prefabrik elemanları içindir; Kaskyapı imalatı ayrı taahhütle verilir.
